工业机器人是现代制造业的“皇冠明珠”，其核心性能——精度、速度、稳定性——直接由控制系统和作为执行末端的电机及其驱动系统决定。本文将深入剖析工业机器人控制系统的层级架构，并详解作为动力核心的电机及其控制系统的研发要点。
第一部分：工业机器人控制系统架构详解
工业机器人的控制系统并非单一模块，而是一个复杂、分层、协同工作的软硬件体系。其经典架构通常分为三层：
1. 上层：规划决策层（管理/主控层）
这是系统的“大脑”。它通常运行在工控机（IPC）或高性能工业PC上，主要职责包括：
- 任务解析与路径规划：接收来自上游MES/PLC的指令（如“将A点物料搬运至B点”），并将其分解为机器人可执行的、无碰撞的最优运动轨迹。
- 人机交互（HMI）：提供示教器或PC端界面，供工程师进行编程、参数设置、状态监控与故障诊断。
- 高级算法运行：如视觉识别、力觉传感反馈处理、高级运动学/动力学解算、多机协同调度等。

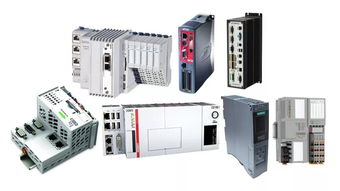

2. 中层：实时运动控制层（核心控制层）
这是系统的“小脑”和“神经中枢”，对实时性要求极高（控制周期通常在毫秒甚至微秒级），通常由多轴运动控制器或机器人专用控制器实现。其核心功能是：
- 插补运算：将上层规划的连续光滑路径，离散化为每个伺服周期（如1ms）内每个关节轴应到达的位置、速度、加速度指令。
- 伺服驱动指令生成：将插补计算出的各轴指令，通过高速总线（如EtherCAT、PROFINET IRT、SERCOS III）实时、同步地发送给下层的各轴伺服驱动器。
- 闭环控制：接收来自伺服驱动器和编码器的实时反馈，进行位置、速度、力矩的闭环调节，确保轨迹跟踪精度。
3. 底层：伺服驱动与执行层（驱动/反馈层）
这是系统的“肌肉”和“感官”，直接驱动机器人关节运动。每一轴都包含：
- 伺服驱动器：接收来自运动控制器的指令，执行最内环的电流（力矩）控制，并完成对电机的矢量控制或直接转矩控制。
- 伺服电机：通常为高动态响应的永磁同步电机（PMSM），将电能转化为机械能。
- 反馈装置：高精度多圈绝对值编码器（及单圈编码器），实时、精确地测量电机的转角和转速，构成闭环系统的反馈基础。
通信总线是贯穿三层的“神经系统”，确保指令与数据的实时、可靠传输。EtherCAT因其高实时性、拓扑灵活性和成本优势，已成为当前主流选择。
第二部分：电机及其控制系统研发核心要点
机器人关节电机的性能，直接决定了机器人的动态响应、定位精度和负载能力。其研发是一个机电深度耦合的系统工程。
1. 伺服电机设计的关键考量
高功率密度与高转矩密度：在有限的关节空间内，要求电机输出尽可能大的持续转矩和峰值转矩。这涉及高性能稀土永磁材料（如钕铁硼）的应用、优化的电磁设计以及高效的散热结构（如中空轴通水冷却）。
低惯量、高响应：为实现机器人的高速启停和频繁换向，转子惯量必须尽可能低，同时保持足够的机械强度。这常通过采用细长型结构、使用高强度轻质材料来实现。
高可靠性与长寿命：工业环境要求电机能耐受振动、粉尘、油污及温度冲击。轴承选型、密封设计、绝缘等级都是关键。机器人关节常采用中空结构电机，便于走线（编码器线、刹车线），并集成高精度减速器（如RV减速器、谐波减速器）。
平顺性与低齿槽转矩：为保障低速运行平稳和精确定位，需通过优化定子槽形、磁极形状及斜极/斜槽工艺，最小化齿槽转矩和转矩脉动。
2. 伺服驱动与控制算法研发
驱动器的硬件与算法是发挥电机极限性能的“灵魂”。
- 硬件平台：基于高性能DSP（如TI C2000系列）或FPGA，实现高速（>16kHz）的电流环采样与控制。功率模块多采用IPM（智能功率模块），集成驱动与保护。
- 核心控制算法：
- 三环控制结构：最内层是电流环（力矩环），响应最快，是高性能控制的基础；中层是速度环；外层是位置环。机器人控制器通常下发位置或速度指令，由驱动器完成电流环控制。
- 先进控制策略：为应对机器人变负载、强耦合的非线性特性，需引入前馈补偿（摩擦力前馈、加速度前馈）、自适应控制、谐振抑制滤波器等，以提升轨迹跟踪精度和动态响应。
- 整定与调试：伺服参数的自整定功能、在线辨识负载惯量、一键抑振等智能化工具，能极大降低现场调试难度和时间。
- 功能安全与状态监测：集成STO（安全转矩关断）、SBC（安全制动控制）等安全功能。通过监测电流、温度、振动等信号，实现电机的预测性维护。
与趋势
工业机器人正向更高精度、更快速度、更柔顺协作的方向发展。这要求控制系统架构更开放、更智能（集成AI算法），通信实时性更高（向TSN演进）。
相应地，电机系统也呈现以下趋势：一体化关节模组（将电机、驱动器、减速器、编码器、刹车高度集成）；直驱电机在特定场景的应用以避免减速器带来的背隙和磨损；以及更先进的无传感器控制算法和力控技术，使机器人能“感知”环境并自适应调整。
理解从顶层规划到底层执行的完整控制链条，并深入掌握电机驱动这一核心环节的研发技术，是打造高性能、高可靠性工业机器人的基石。
